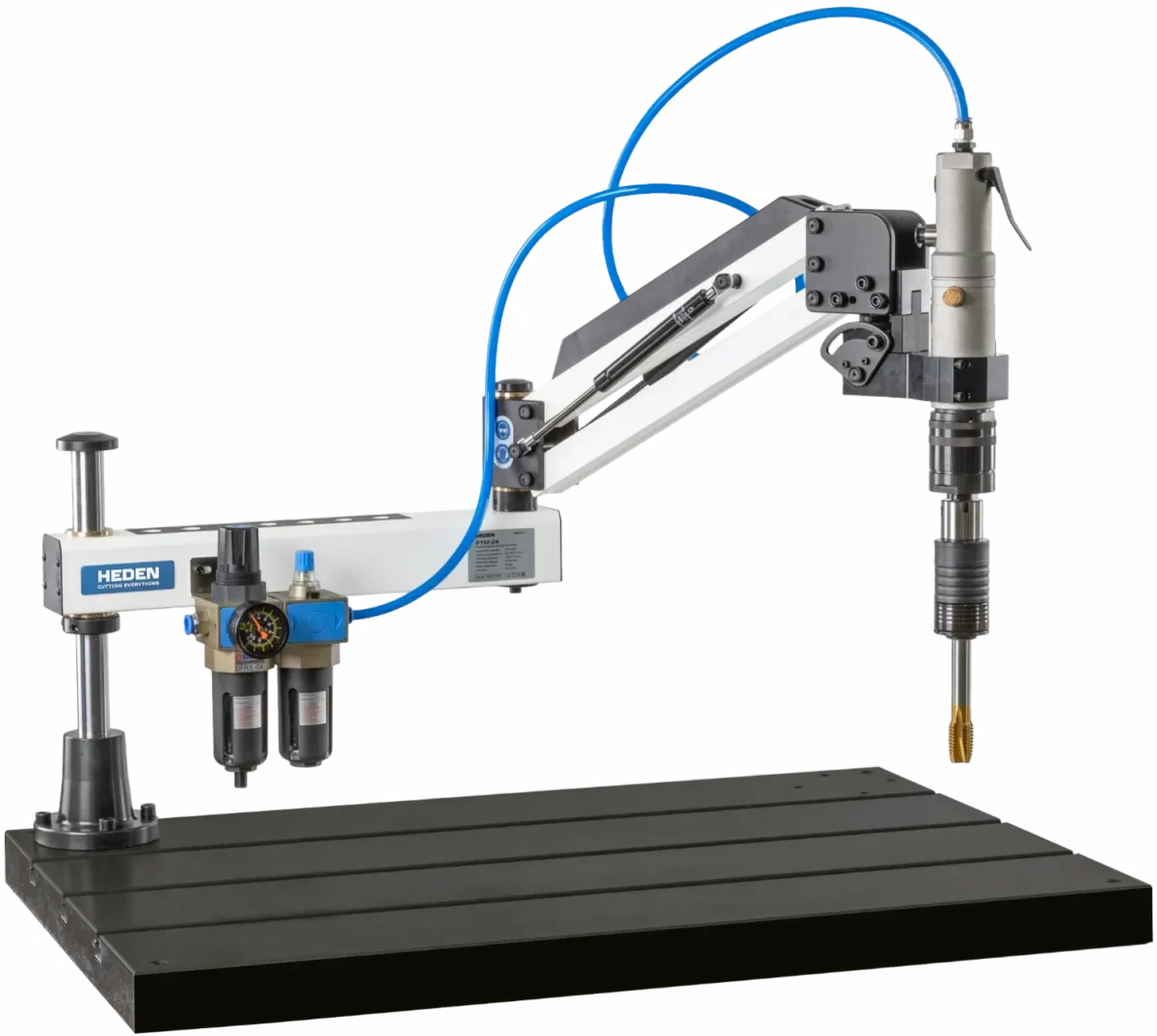

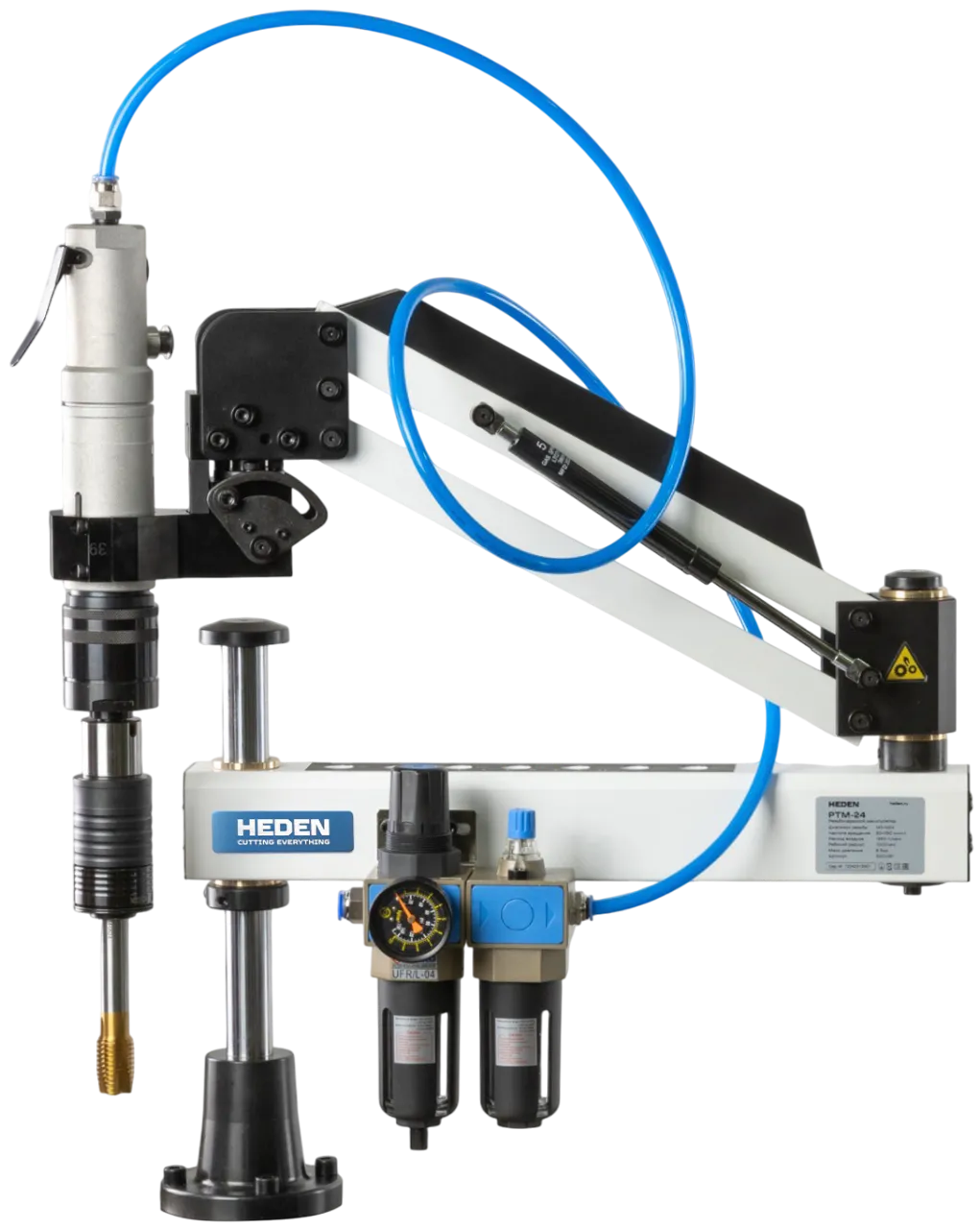

Пневматический резьбонарезной манипулятор PTM-24

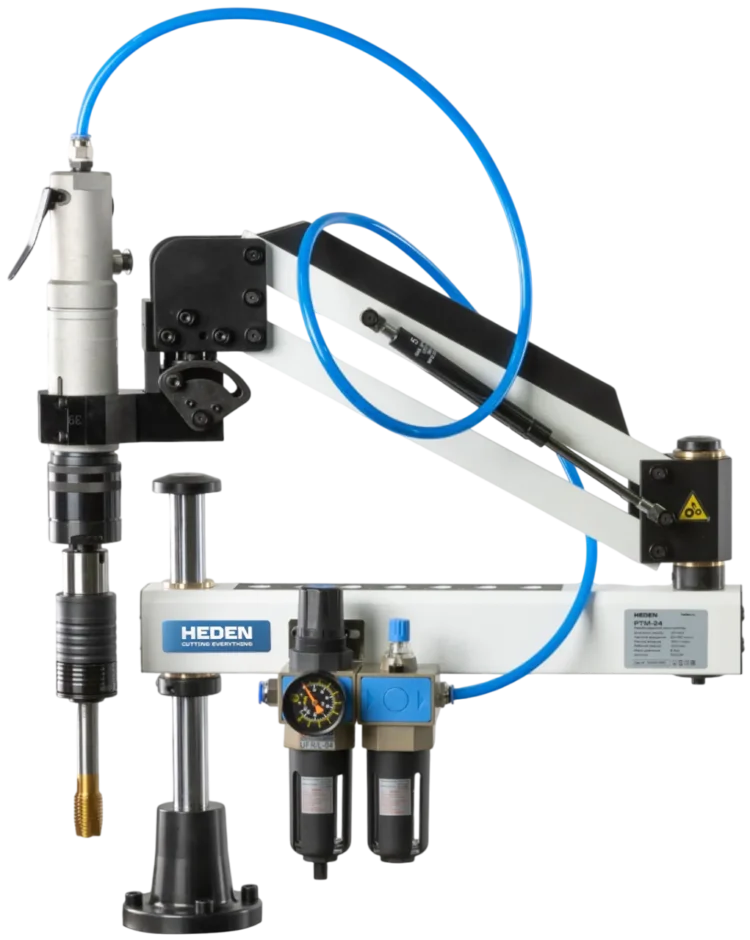

Heden PTM-24
Heden PTM-24
Heden PTM-24
В наличии

PTM-24
Пневматический резьбонарезной манипулятор

Артикул: 500.009

248 945 ₽

Станок для качественного нарезания резьбы от М6 до М24 с помощью метчиков в различных заготовках из металла, пластика и других материалов.

Оснащается специальными патронами для плашек, что позволяет нарезать наружную резьбу.

Пневматический манипулятор c универсальным расположением привода. Комплектуется поворотным модулем, который может изменять расположение пневматического привода на необходимое для нарезки резьбы в пространстве: вертикальное, горизонтальное и на 360 градусов в каждом положении.

Макс. резьба
М12 М16 М24
1200 мм
Рабочий радиус
М24
Макс. резьба
90-250 об/мин
Частота вращения

Описание

  • Нарезание резьбы различного размера метчиками разных стандартов (метрических, дюймовых) и с разными хвостовиками ISO (ГОСТ), JIS, DIN371, DIN 376.
  • Обеспечивает соосность при нарезании резьбы.
  • Нарезание как правой так и левой резьбы в разных плоскостях за счет специального поворотного устройства, входящего в комплект поставки.
  • Сокращение времени нарезки резьбы в 5-10 раз!
  • Исключает поломку метчиков.
  • Широкий охват рабочей зоны на 1200 мм в одну сторону или 2400 мм в обе стороны.

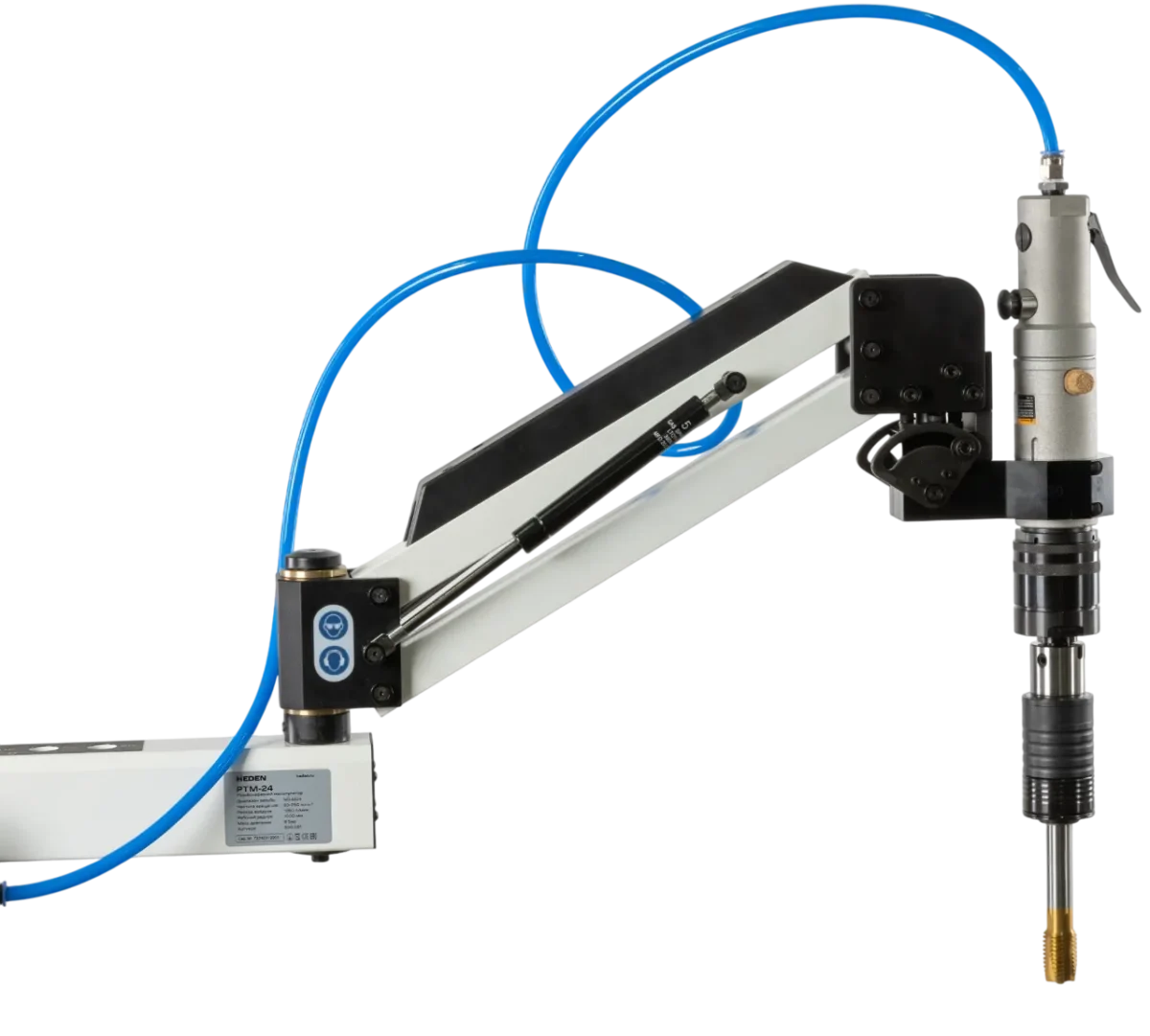

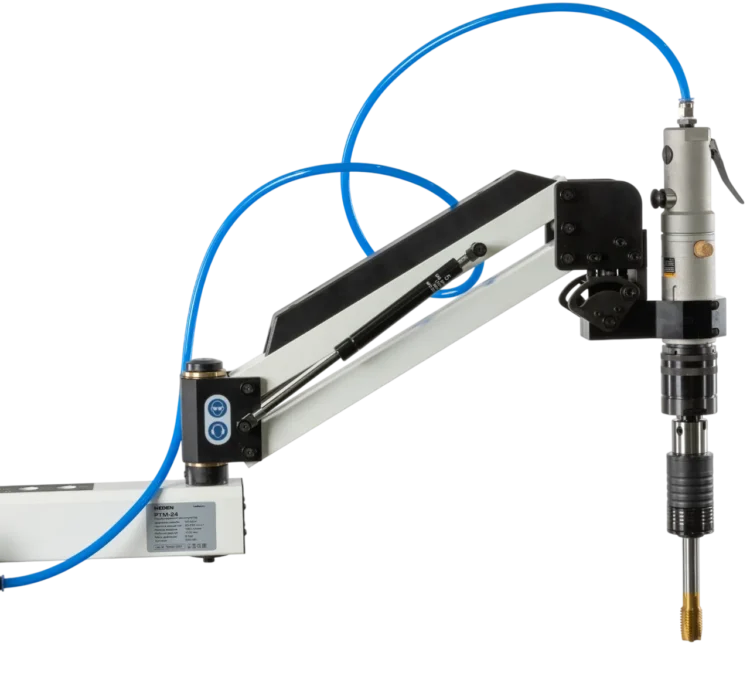

  • Оснащен поворотной консолью, которая обеспечивает разные пространственные положения привода для нарезания резьбы: горизонтальное, вертикальное и под любым другим углом.

Технические характеристики

Общие характеристики
Давление воздуха
8-10 кг/см²
Рабочий радиус
1200 мм
Частота вращения
90-250 об/мин
Расположение привода
универсальное (привод оснащен поворотной консолью)
Типы нарезаемой резьбы
правая, левая
Стандарты метчиков
ISO, JIS, DIN371, DIN376
Стандарты нарезаемой резьбы
метрическая, дюймовая
Расход воздуха
1800 л/мин
Рабочее давление
6,3 бар
Макс. резьба
М24
Дополнительные
Масса
40 кг

Комплектация

  • Манипулятор резьбонарезной PTM-24.
  • Инструкция по эксплуатации.

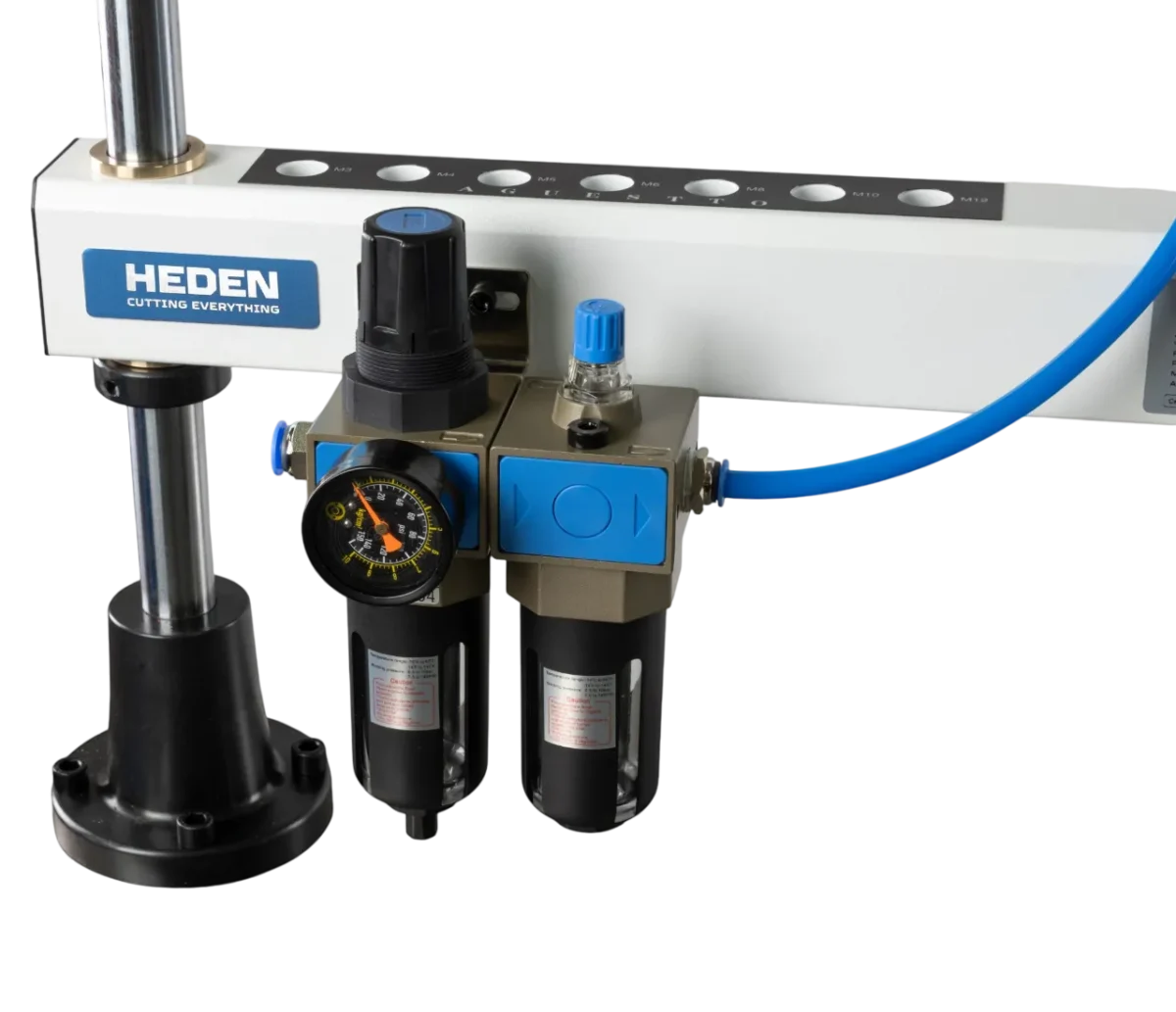

  • Система подготовки воздуха.
  • Шланг для подачи воздуха.
  • Пневмопривод с патроном (установлен).
  • Стойка.
  • Болты установочные, 4 шт.
  • Рама из двух секций.
  • Масло для пневмоинструмента 130 мл.
  • Набор резьбонарезных головок GTM24 для метчиков (DIN 371: М5/М6, М8, М10; DIN 376: М12, М14, М16, М18, М22/24 с ключом).
