В наличии

PTM-16

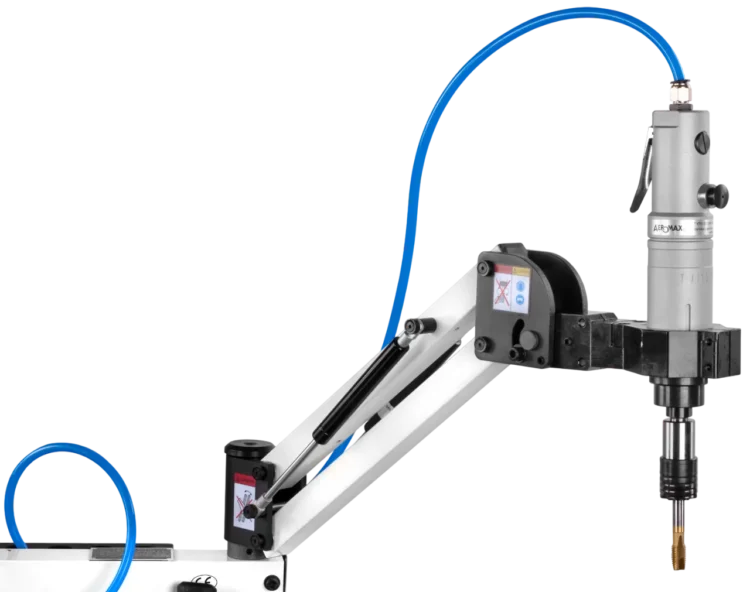

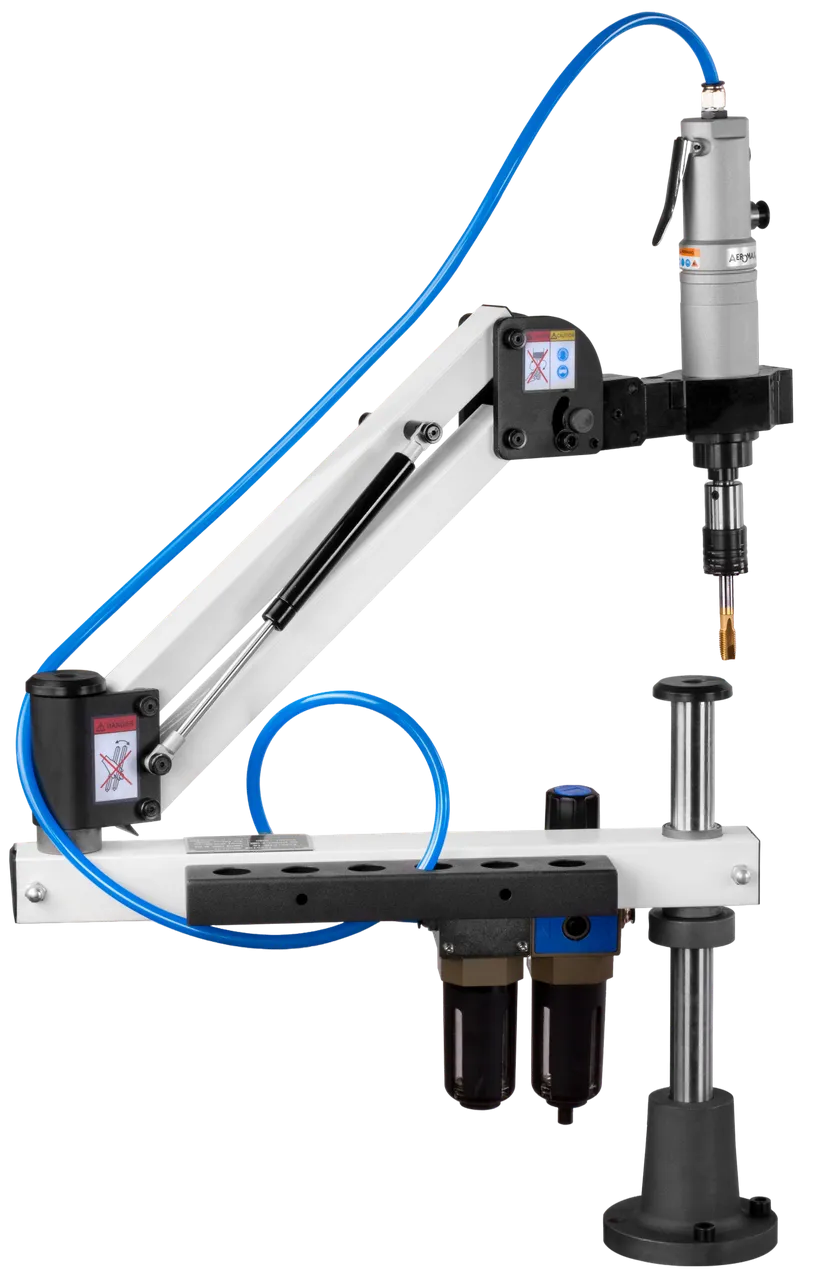

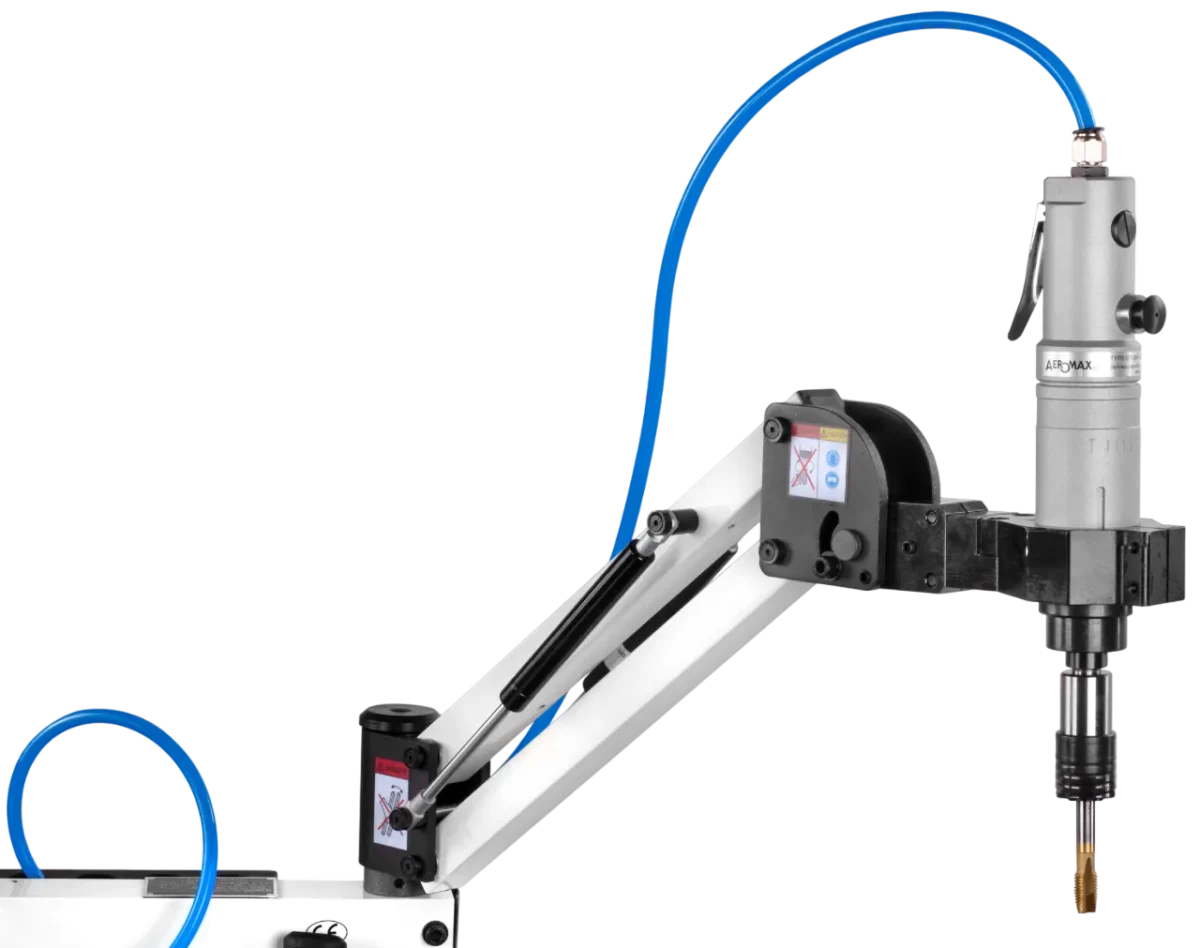

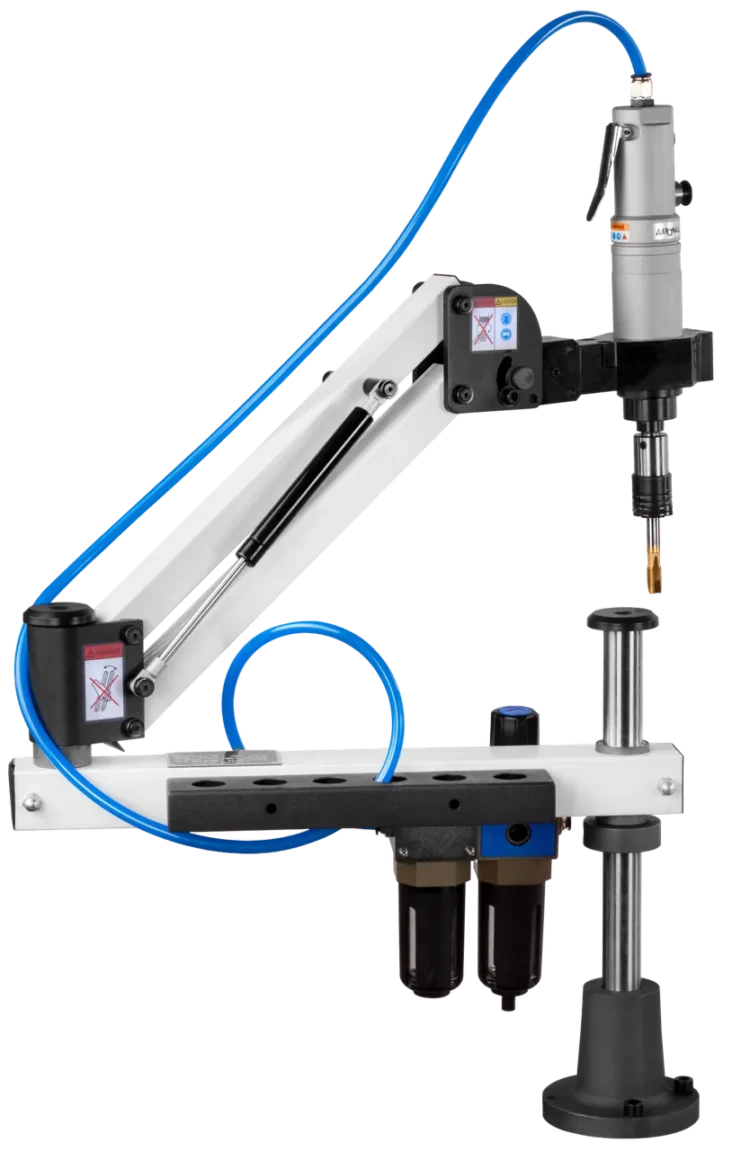

Пневматический резьбонарезной манипулятор

Артикул: 500.008

140 910 ₽

Станок для качественного нарезания резьбы от М3 до М16 с помощью метчиков в различных заготовках из металла, пластика и других материалов.

Оснащается специальными патронами для плашек, что позволяет нарезать наружную резьбу.

Пневматический манипулятор c универсальным расположением привода. Комплектуется поворотным модулем, который может изменять расположение пневматического привода на необходимое для нарезки резьбы в пространстве: вертикальное, горизонтальное и на 360 градусов в каждом положении.

Макс. резьба
М12
М16
М24
900 мм
Рабочий радиус
М16
Макс. резьба
250 об/мин
Частота вращения

Описание

  • Нарезание резьбы различного размера метчиками разных стандартов (метрических, дюймовых) и с разными хвостовиками ISO (ГОСТ), JIS, DIN371, DIN 376.
  • Обеспечивает соосность при нарезании резьбы.
  • Нарезание как правой так и левой резьбы в разных плоскостях за счет специального поворотного устройства, входящего в комплект поставки.
  • Сокращение времени нарезки резьбы в 5-1 раз!
  • Исключает поломку метчиков.
  • Широкий охват рабочей зоны на 1000 мм в одну сторону или 2000 мм в обе стороны.
  • Оснащен поворотной консолью, которая обеспечивает разные пространственные положения привода для нарезания резьбы: горизонтальное, вертикальное и под любым другим углом.
  • Патроны для метчиков оснащены специальным устройством, предохраняющим их от поломки при возникающем сопротивлении в режиме нарезки. Резьбонарезной патрон можно настроить на необходимый момент, что позволит производить нарезку в материалах разной твердости.

Технические характеристики

Общие характеристики
Давление воздуха
8-10 кг/см²
Рабочий радиус
900 мм
Частота вращения
250 об/мин
Расположение привода
универсальное (привод оснащен поворотной консолью)
Типы нарезаемой резьбы
правая, левая
Стандарты метчиков
ISO, JIS, DIN371, DIN376
Стандарты нарезаемой резьбы
метрическая, дюймовая
Расход воздуха
1800 л/мин
Рабочее давление
6,3 бар
Макс. резьба
М16
Дополнительные
Масса
30 кг

Комплектация

  • Манипулятор резьбонарезной пневматический PTM-16.
  • Инструкция по эксплуатации.

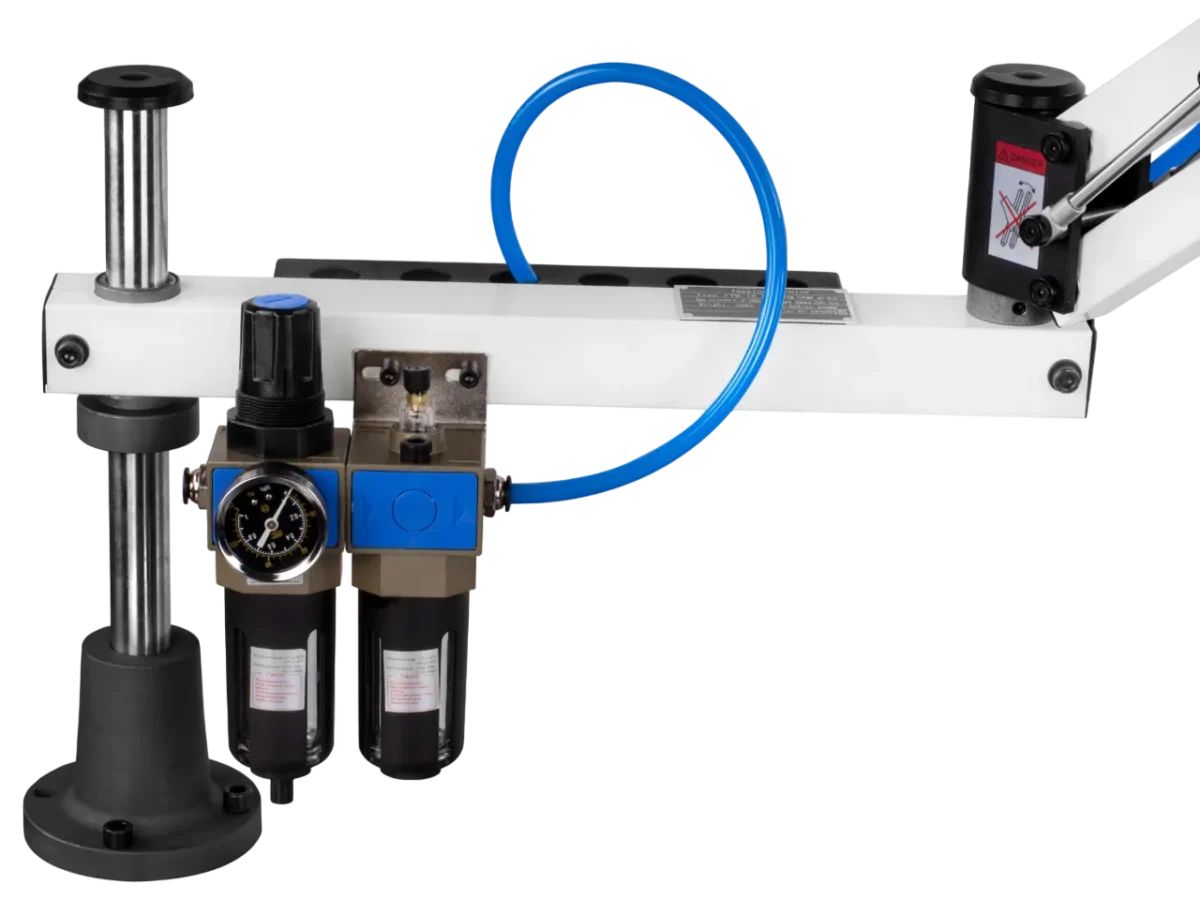

  • Система подготовки воздуха.
  • Шланг для подачи воздуха.
  • Пневмопривод с патроном (установлен).
  • Стойка.
  • Болты установочные, 4 шт.
  • Рама из двух секций.
  • Набор резьбонарезных головок GTM12 для метчиков (DIN 371: М3, М4, М5/М6, М8, М10; DIN 371: М12, М14, М16 с ключом).
