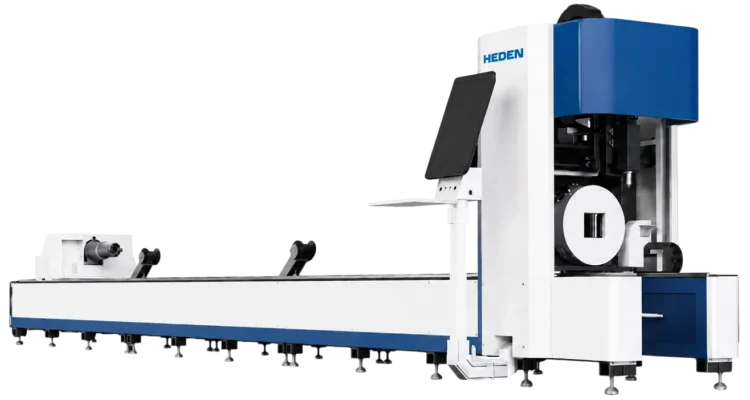

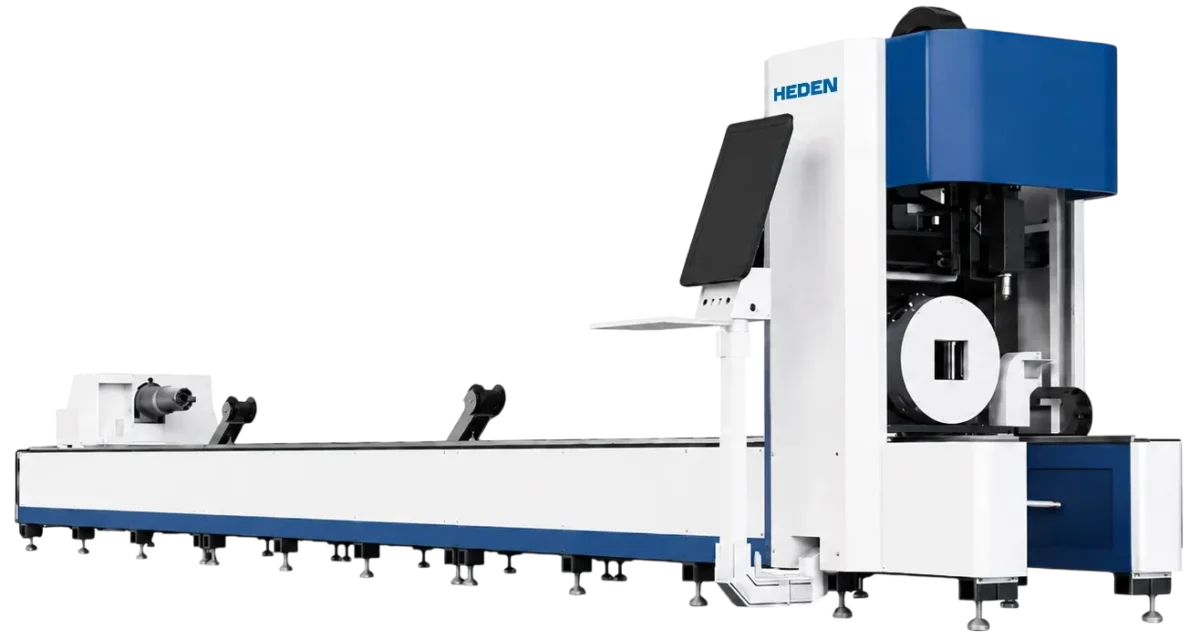

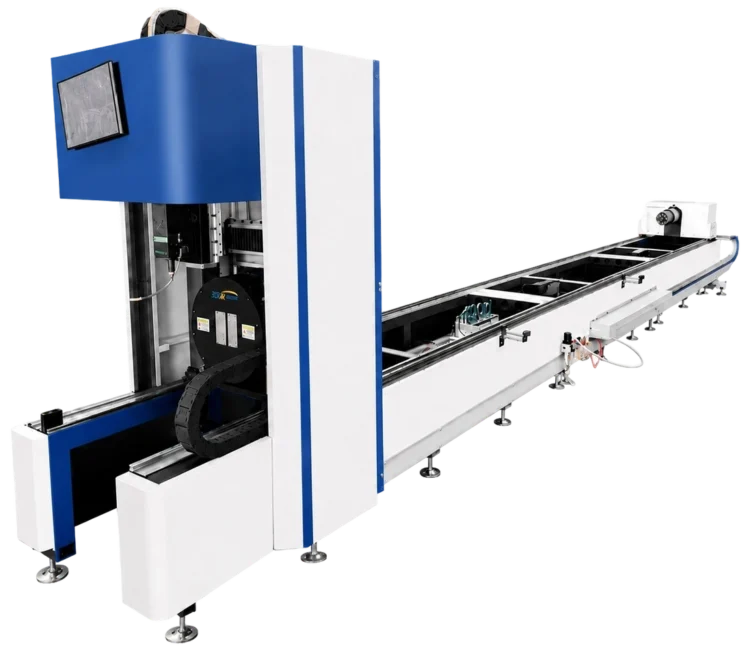

62LTQ 3 кВтЛазерный труборез
2 573 074 ₽
Выполняет лазерную резку круглых, квадратных и профильных труб длиной до 6 м и размером от 10 до 230 мм. Обрабатывает углеродистую сталь толщиной до 8 мм, нержавеющую сталь до 5 мм, алюминий и латунь до 3 мм.
Подходит для изготовления отверстий, пазов, фигурных контуров и торцевой обрезки за одну установку. Два пневматических патрона автоматически центрируют заготовку, а система поддержки снижает провисание длинномерных труб.
Описание

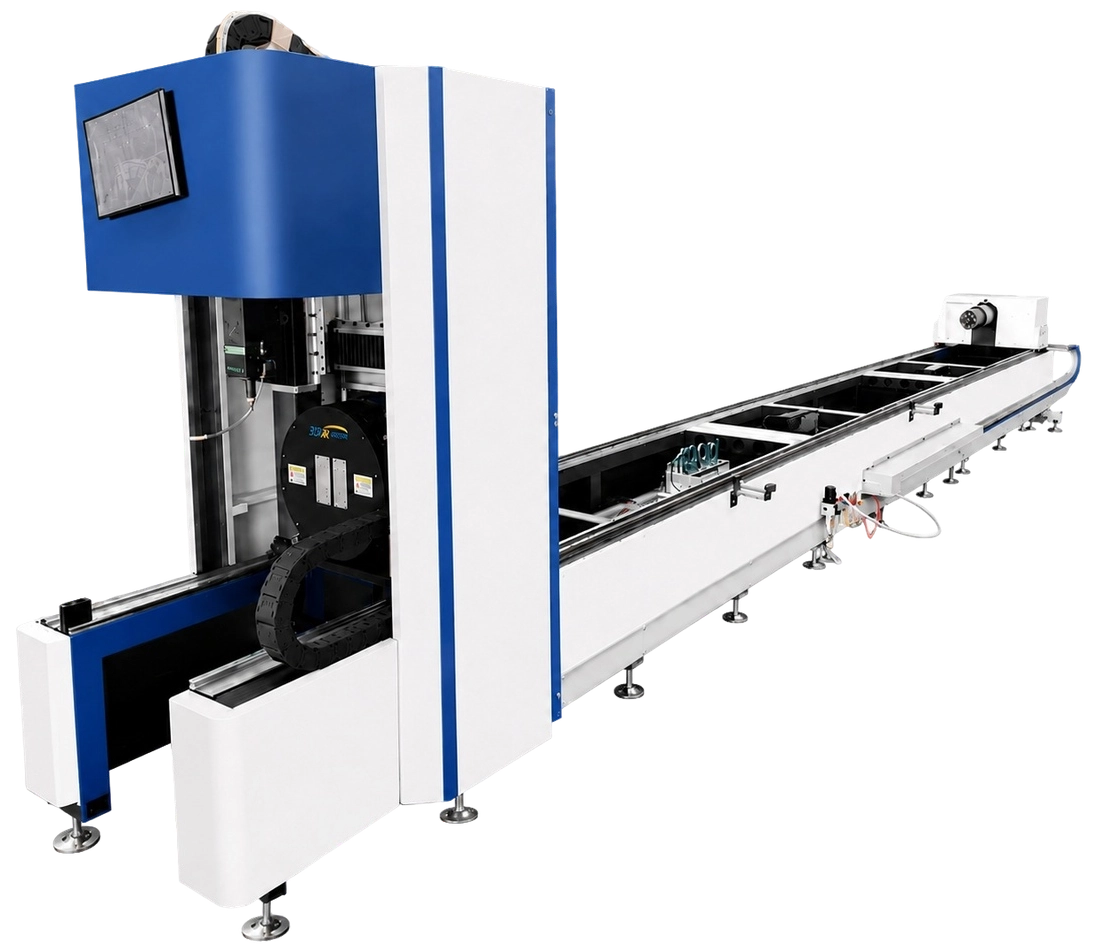

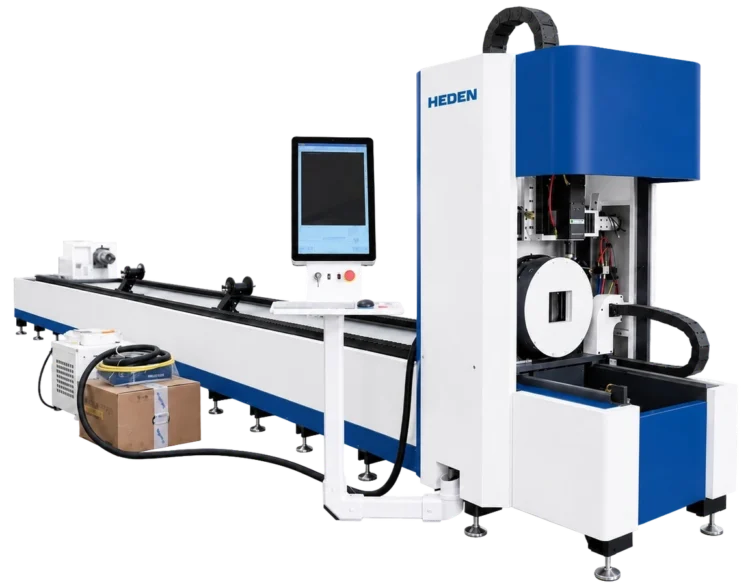

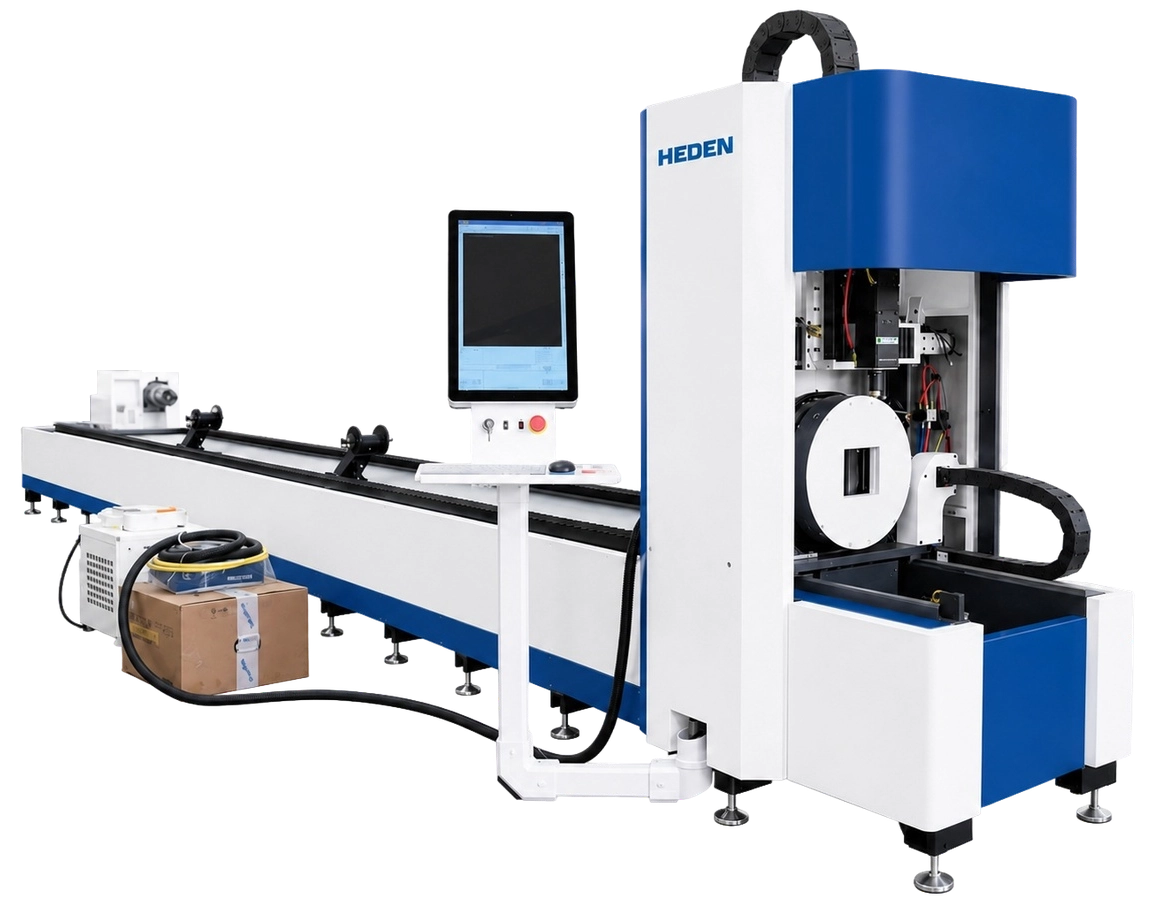

HEDEN 62LTQ — станок для лазерной резки стальных и алюминиевых труб и профилей длиной до 6 метров. Волоконный источник Raycus CE мощностью 3 кВт позволяет обрабатывать чёрную сталь до 8 мм, нержавеющую сталь до 5 мм и алюминий толщиной до 3 мм, выполнять отверстия, пазы, фигурные контуры и торцевую обрезку за одну установку заготовки.
Станок работает с круглыми, квадратными и профильными трубами размером от 10 до 230 мм. Два пневматических патрона автоматически центрируют и удерживают заготовку, а система поддержки компенсирует провисание длинномерного профиля.
Особенности
- Два пневматических патрона с автоматическим центрированием трубы.
- Интеллектуальная система поддержки длинномерных заготовок.
- Лазерная головка Raytools BS03K с автоматической фокусировкой.
- Система ЧПУ Raytools XC4000T и специализированное ПО 3DCutAhead.
- Автоматическое определение отклонения трубы от центра вращения.
- Обработка круглых, квадратных и нестандартных профилей.
- Максимальная масса загружаемой трубы — 300 кг.
- Ускорение до 1 G и скорость вращения патронов до 100 об/мин.
- Цельносварная станина для сохранения точности при динамических нагрузках.
- Автоматическая система смазки узлов перемещения.
Основные узлы

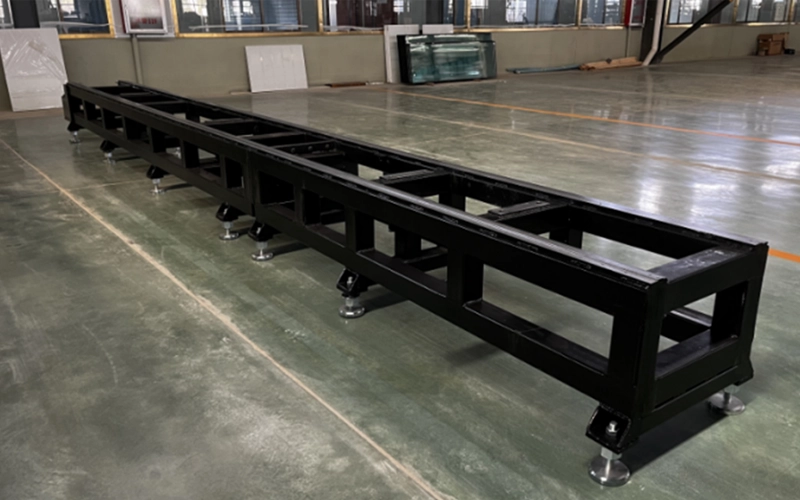

Сварная станина из трубы
Жёсткая сварная конструкция снижает вибрации и сохраняет взаимное положение патронов и режущей головы при ускорениях до 1 G. Это помогает поддерживать точность обработки по всей длине шестиметровой трубы.

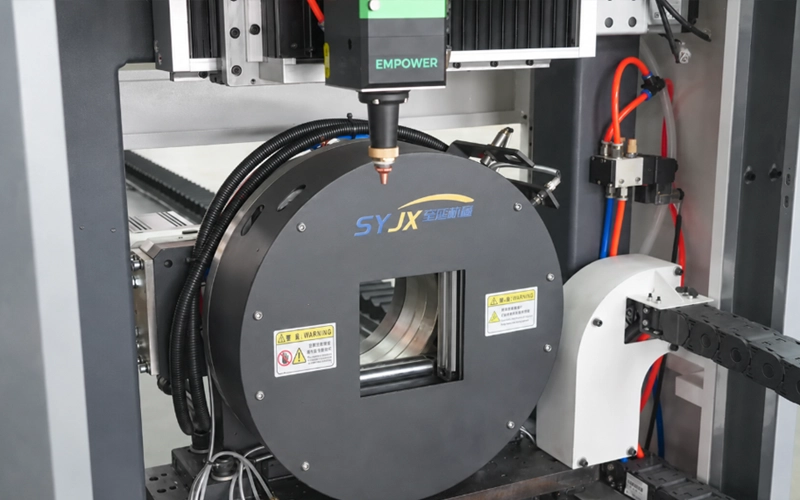

Передний пневматический патрон
Автоматически центрирует и фиксирует круглые, квадратные и профильные трубы размером от 10 до 230 мм. Пневматический зажим сокращает время переналадки и обеспечивает стабильное положение заготовки во время резки. Дополнительно станок может иметь модифицированные зажимные патроны для возможности резки двутавров и уголков.

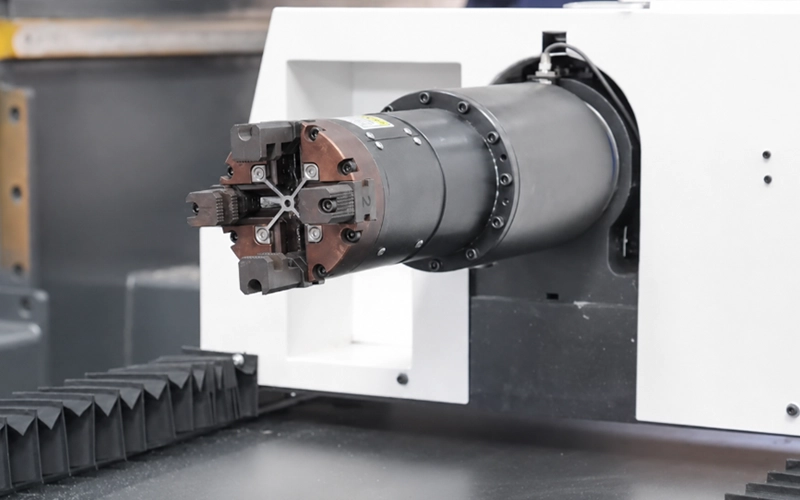

Задний патрон
Удерживает и подаёт трубу в рабочую зону, сохраняя её положение при вращении и продольном перемещении. Конструкция рассчитана на высокие динамические нагрузки и предусматривает удаление продуктов резки из зоны зажима.

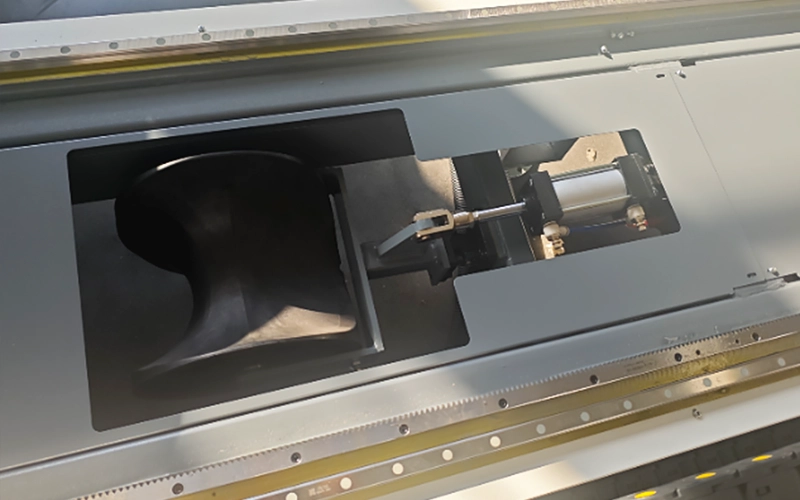

Интеллектуальная система поддержки трубы
Подвижные опоры поддерживают длинномерную заготовку снизу и изменяют положение в зависимости от перемещения патронов. Система уменьшает провисание и деформацию трубы, помогая сохранить точность отверстий, пазов и фигурных контуров.

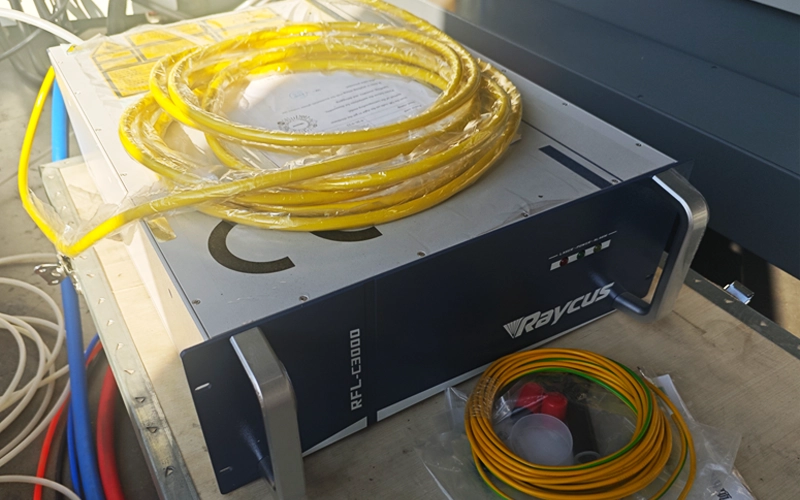

Лазерный источник Raycus CE 3000 Вт
Волоконный источник мощностью 3 кВт обеспечивает резку алюминия толщиной до 3 мм, углеродистой стали до 8 мм и нержавеющей стали до 5 мм. Рабочий ресурс источника достигает 100 000 часов.

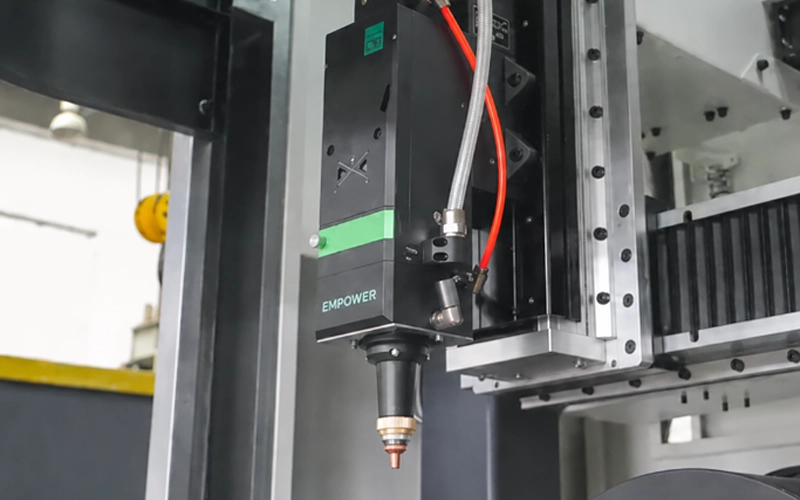

Лазерная головка Raytools BS03K
Автофокусная режущая головка автоматически устанавливает положение фокуса под выбранный материал и толщину стенки. Это ускоряет переналадку и помогает поддерживать стабильное качество реза при обработке труб разных типоразмеров.

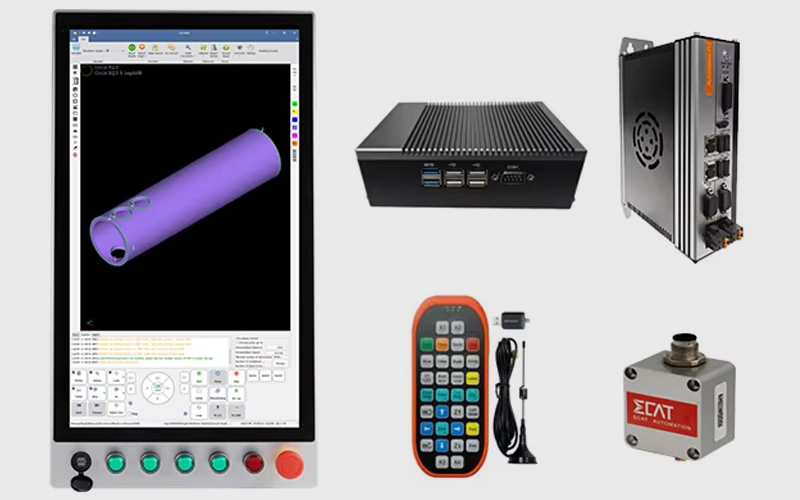

Система управления Raytools XC4000T и программное обеспечение 3DCutAhead
Специализированная система управляет режущей головой, патронами и опорами. 3DCutAhead определяет отклонение трубы от центра вращения, поддерживает автоматическую раскладку, обход препятствий и обработку круглых, профильных и нестандартных заготовок.

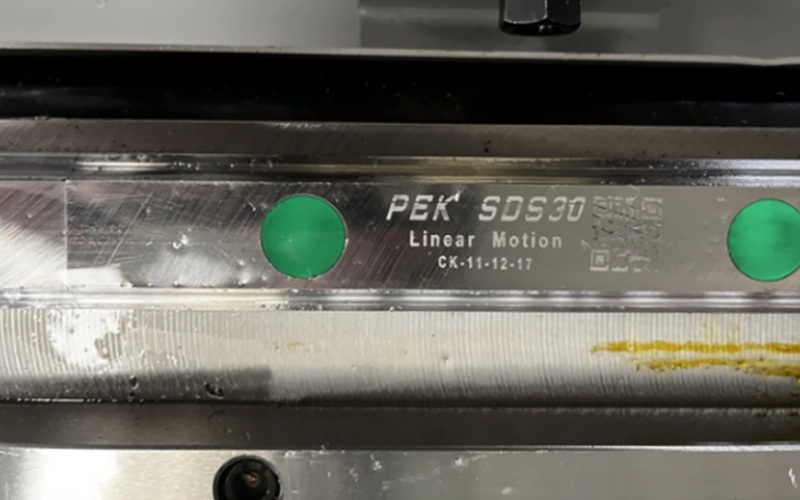

Высокоточная система перемещения
Серводвигатели HECHUAN, линейные направляющие PEK, WKTe или HIWIN, косозубая рейка и ШВП TBI по оси Z обеспечивают плавные перемещения с повторяемостью позиционирования ±0,03 мм. Автоматическая система смазки сокращает объём регулярного обслуживания механики.

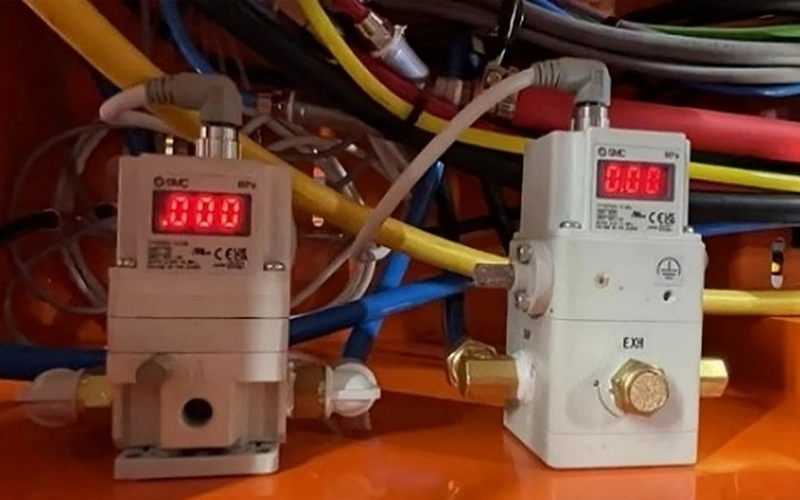

Пропорциональный газовый клапан
Клапан Aventics или SMC автоматически регулирует давление режущего газа в соответствии с заданным режимом. Точная подача азота особенно важна при обработке алюминия: она помогает стабилизировать удаление расплава и получать чистую кромку без выраженного окисления.

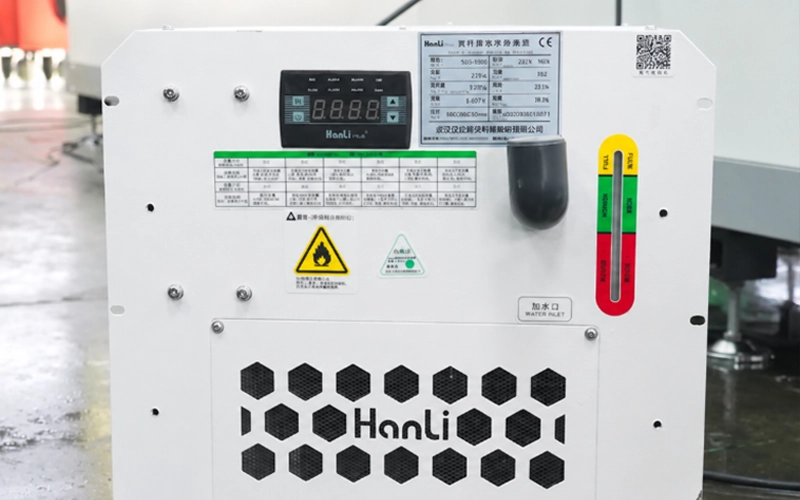

Промышленный чиллер
Чиллер Hanli, S&A или Tongfei охлаждает лазерный источник и режущую головку. Поддержание стабильной температуры защищает оптические компоненты от перегрева и позволяет сохранять рабочие параметры оборудования при продолжительной резке.
Дополнительные возможности
Опции поставляются за дополнительную плату и не входят в базовую стоимость оборудования.

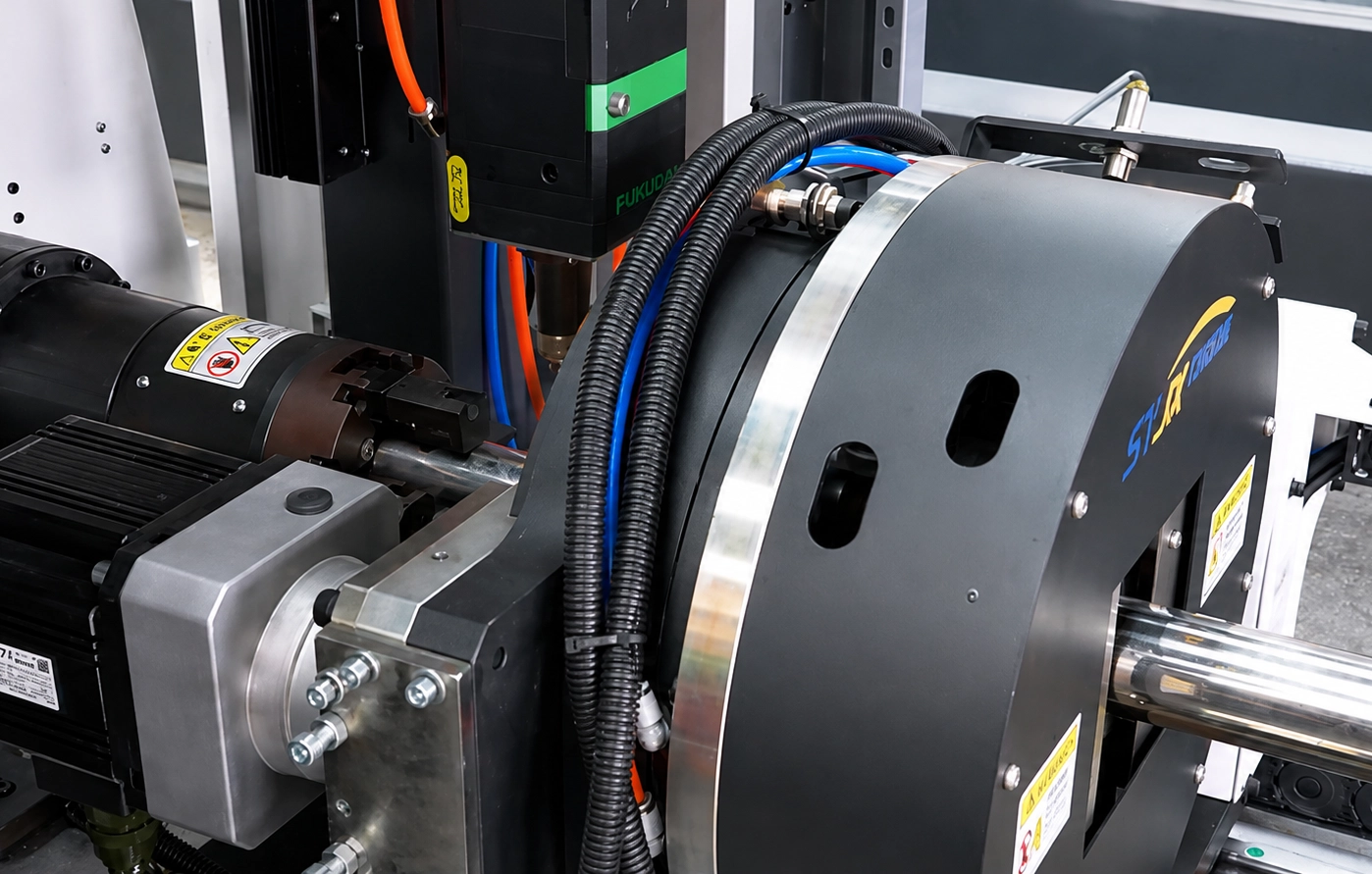

Функция отвода режущей головы
Позволяет обработать участок трубы, который при стандартной резке перекрывается передним патроном. После завершения основного реза задний патрон подаёт трубу вперёд, а режущая голова обходит передний патрон и возвращается в положение, соосное станине.
Функция помогает уменьшить концевой остаток, который в зависимости от конструкции станка обычно составляет от 100 до 400 мм.
- уменьшение концевого остатка трубы;
- обработка участка за передним патроном;
- увеличение выхода годных деталей;
- снижение расхода материала и себестоимости продукции.

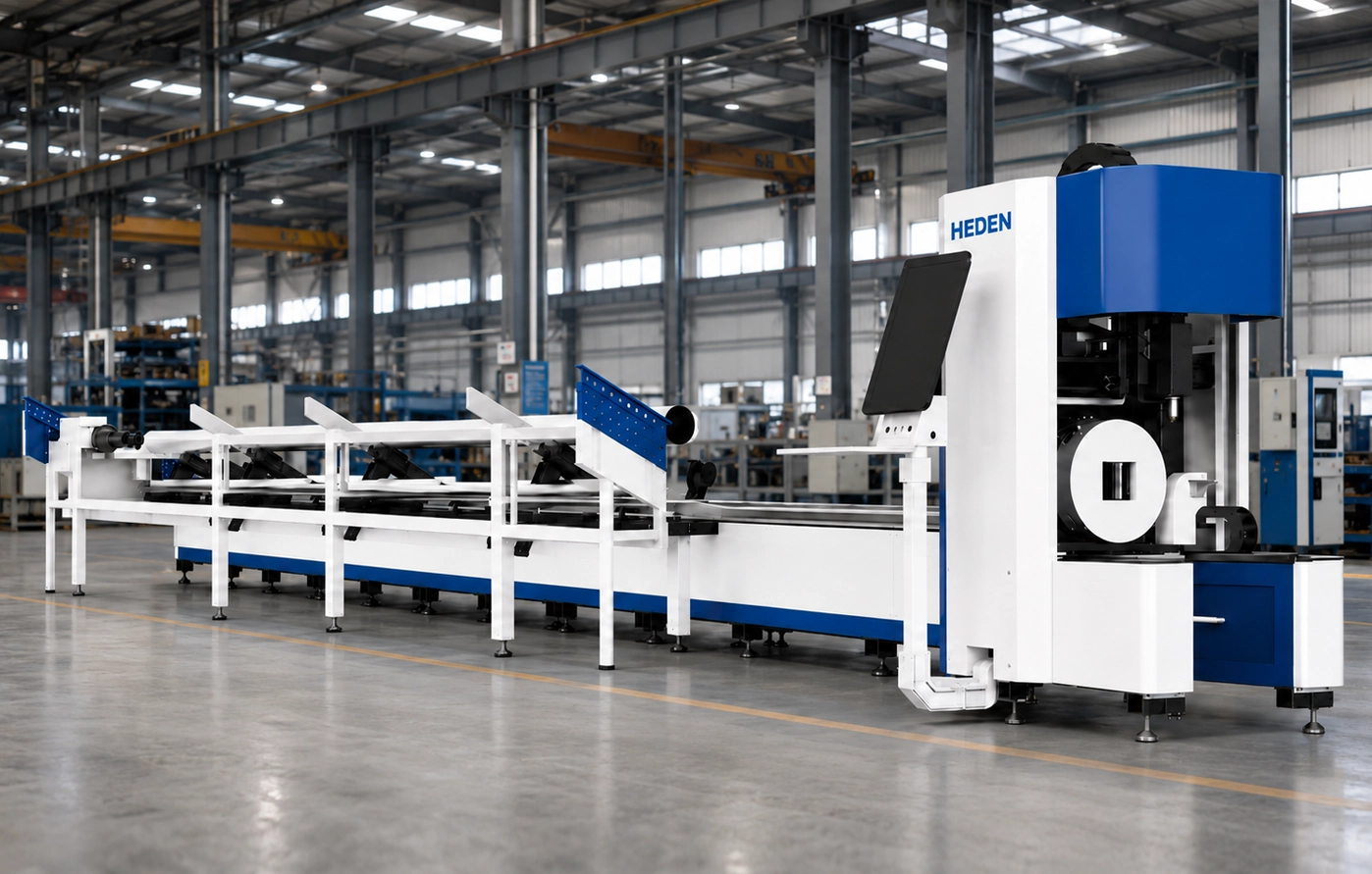

Система полуавтоматической загрузки труб
Упрощает подачу материала на станок и сокращает объём ручных операций. Оператор укладывает профиль на загрузочную платформу, после чего срабатывает сенсорный выключатель и стол автоматически перемещает трубу на опорные кронштейны станка.
Система оснащена пятью загрузочными механизмами с сервоприводом. На погрузочной рампе можно одновременно разместить до пяти стальных труб для их последовательной подачи в рабочую зону.
- подача труб без ручного перемещения к патронам;
- одновременная укладка до пяти заготовок;
- сокращение времени между циклами резки;
- снижение нагрузки на оператора.

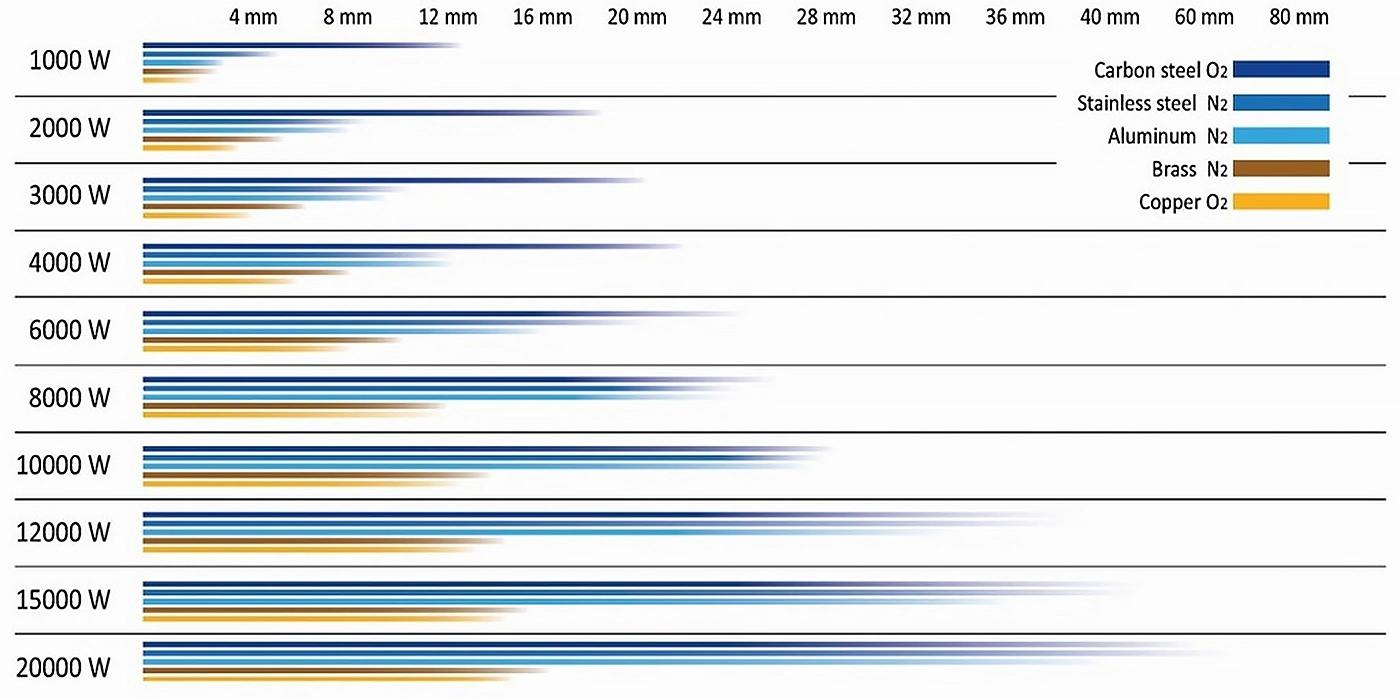

Режущая способность
- углеродистая сталь — до 12 мм;
- нержавеющая сталь — до 8 мм;
- алюминий — до 5 мм;
- латунь — до 4 мм.
Указанные значения являются ориентировочными. Фактическая режущая способность и скорость обработки зависят от марки материала, формы профиля, давления и чистоты газа, состояния оптических элементов и требований к качеству кромки.

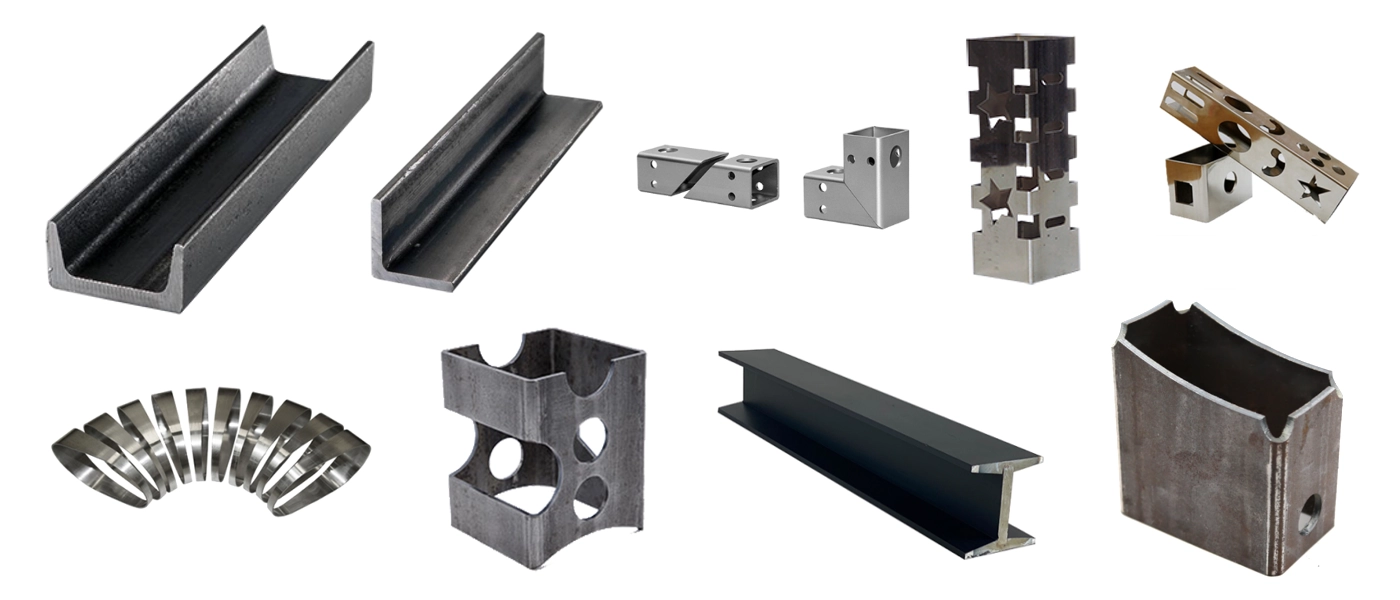

Образцы резки
Технические характеристики
